Termistores NTC Son indispensables en los circuitos modernos de detección y compensación de temperatura, desde sistemas automotrices hasta electrónica de consumo. Sin embargo, seleccionar el termistor adecuado comienza con un paso que a menudo se pasa por alto: comprender la hoja de datos. Una interpretación errónea de los parámetros clave puede provocar un rendimiento deficiente, problemas de fiabilidad o fallos de diseño evidentes.

1. Resistencia nominal (R25)

Este es el valor de resistencia a 25 °C, el punto de referencia estándar.

Ejemplo: Un “termistor de 10 kΩ” tiene una resistencia de 10 000 ohmios a 25 °C.

Por qué es importante: R25 define el valor base del divisor de tensión e influye en la resolución del ADC. Elegir el valor correcto garantiza la máxima sensibilidad y un error mínimo en la lectura de temperatura.

2. Valor B (Valor Beta)

El valor B refleja cómo cambia la resistencia con la temperatura. Se calcula entre dos puntos de referencia: comúnmente 25 °C y 85 °C (o 100 °C).

Ejemplo: B25/85 = 3435 K

Por qué es importante: Un valor B más alto implica una caída más pronunciada de la resistencia con el aumento de la temperatura, lo que lo hace ideal para detectar pequeñas variaciones térmicas. Elija según su rango de detección y la sensibilidad requerida.

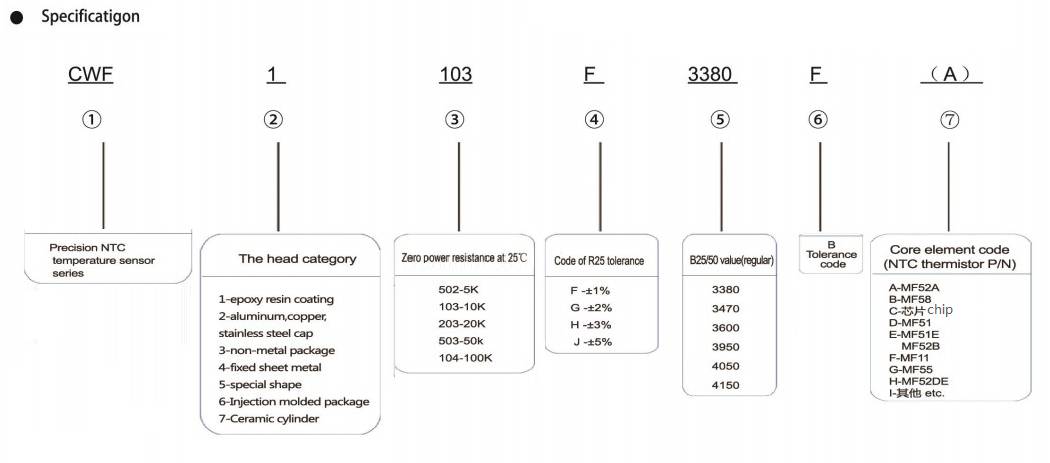

3. Tolerancia (R25 y valor B)

Las tolerancias definen la variación aceptable de los valores nominales.

R25: típicamente, ±1%, ±2% o ±5%

Valor B: típicamente, ±1% a ±3%

Por qué es importante: Las tolerancias más estrictas mejoran la consistencia, permiten la intercambiabilidad de sensores y reducen la necesidad de calibración, lo que es especialmente importante en diseños de alta precisión.

4. Rango de temperatura de funcionamiento

Indica los límites de temperatura para un funcionamiento seguro y confiable.

Ejemplo: –40 °C a +125 °C, o más amplio según el material y el diseño.

Por qué es importante: Exceder el rango especificado puede provocar daños permanentes, desviaciones o un rendimiento reducido. Verifique siempre la compatibilidad con la envolvente térmica de su sistema.

5. Constante de tiempo térmica (τ)

El tiempo que necesita el termistor para alcanzar el 63,2 % de un cambio escalonado en la temperatura.

Por qué es importante: Un τ más bajo implica una respuesta más rápida. Esto es crucial en aplicaciones como baterías, módulos de potencia o CPU, donde la retroalimentación de temperatura en tiempo real es vital para la seguridad y el rendimiento.

6. Constante de disipación (δ)

Indica cuánta potencia (en mW) se necesita para elevar la temperatura del termistor en 1 °C.

Por qué es importante: Un nivel superior δ significa que el dispositivo resiste el autocalentamiento, manteniendo lecturas de temperatura más precisas, especialmente útil en aplicaciones de monitoreo continuo.

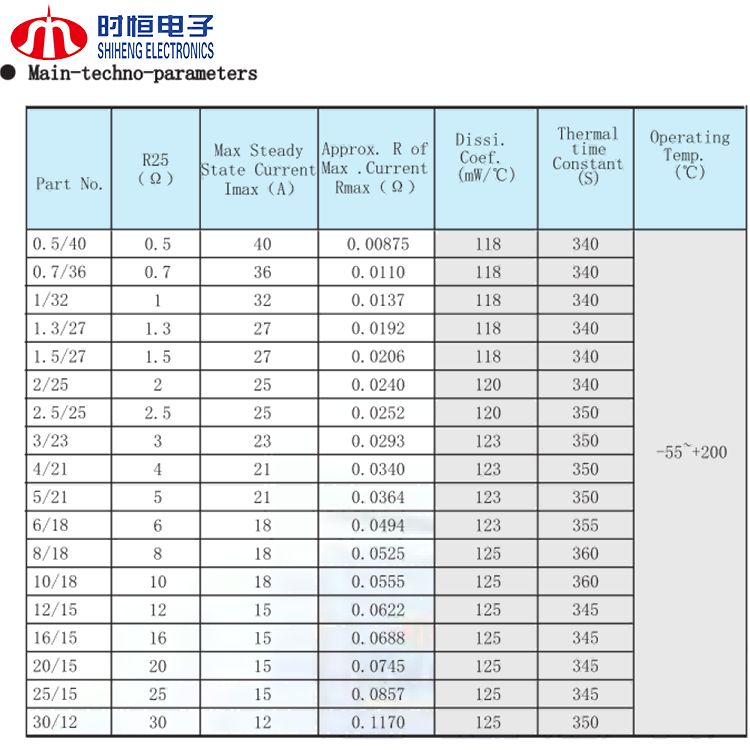

7. Valores nominales de potencia y voltaje máximos

Define los límites eléctricos del termistor. Superar estos umbrales puede provocar una fuga térmica o daños irreversibles.

Por qué es importante: Mantenerse dentro de los límites nominales garantiza estabilidad y seguridad a largo plazo, en particular en circuitos de protección o limitación de corriente de entrada.

Leyendo una datos del termistor La lámina no solo cumple con las normativas, sino que es clave para garantizar mediciones precisas, un funcionamiento fiable y un rendimiento a largo plazo. Al comprender parámetros críticos como R₂₅, valor B, tolerancias y constantes térmicas, podrá seleccionar el componente adecuado con confianza.
