Al encender un equipo eléctrico, suele experimentar una sobretensión repentina, conocida como corriente de irrupción, que puede ser varias veces superior a la corriente de funcionamiento en estado estacionario. Esta sobretensión puede dañar componentes sensibles, fundir fusibles o acortar la vida útil del sistema. Aquí es donde entran en juego los limitadores de corriente de irrupción NTC.

¿Qué es la corriente de entrada?

La corriente de entrada es la sobretensión inicial que fluye hacia un dispositivo al aplicarle energía por primera vez. Se produce porque los condensadores sin carga actúan como cortocircuitos y los componentes magnéticos, como los transformadores, consumen una alta corriente magnetizante al arrancar.

Los problemas comunes causados por la corriente de entrada incluyen:

• Sobrecalentamiento o quema de componentes.
• Fusibles quemados.
• Estrés del transformador.
• Reducción de la fiabilidad del equipo.

¿Cómo funcionan los limitadores de corriente de entrada NTC?

Los termistores NTC (coeficiente de temperatura negativo) son resistencias sensibles a la temperatura.resistencia a la infrarroja disminuye a medida que aumenta la temperatura. Termistores NTC Ofrecen protección de doble etapa:

1. Al arrancar: El termistor está frío y proporciona alta resistencia, limitando la corriente de entrada.

2. Durante el funcionamiento: Al circular la corriente a través del termistor, este se calienta espontáneamente. La resistencia disminuye, lo que permite un flujo de corriente normal con mínima pérdida de potencia.

Esto hace que los termistores NTC sean una solución rentable y que ahorra espacio en comparación con las resistencias fijas tradicionales o los circuitos complejos basados en relés.

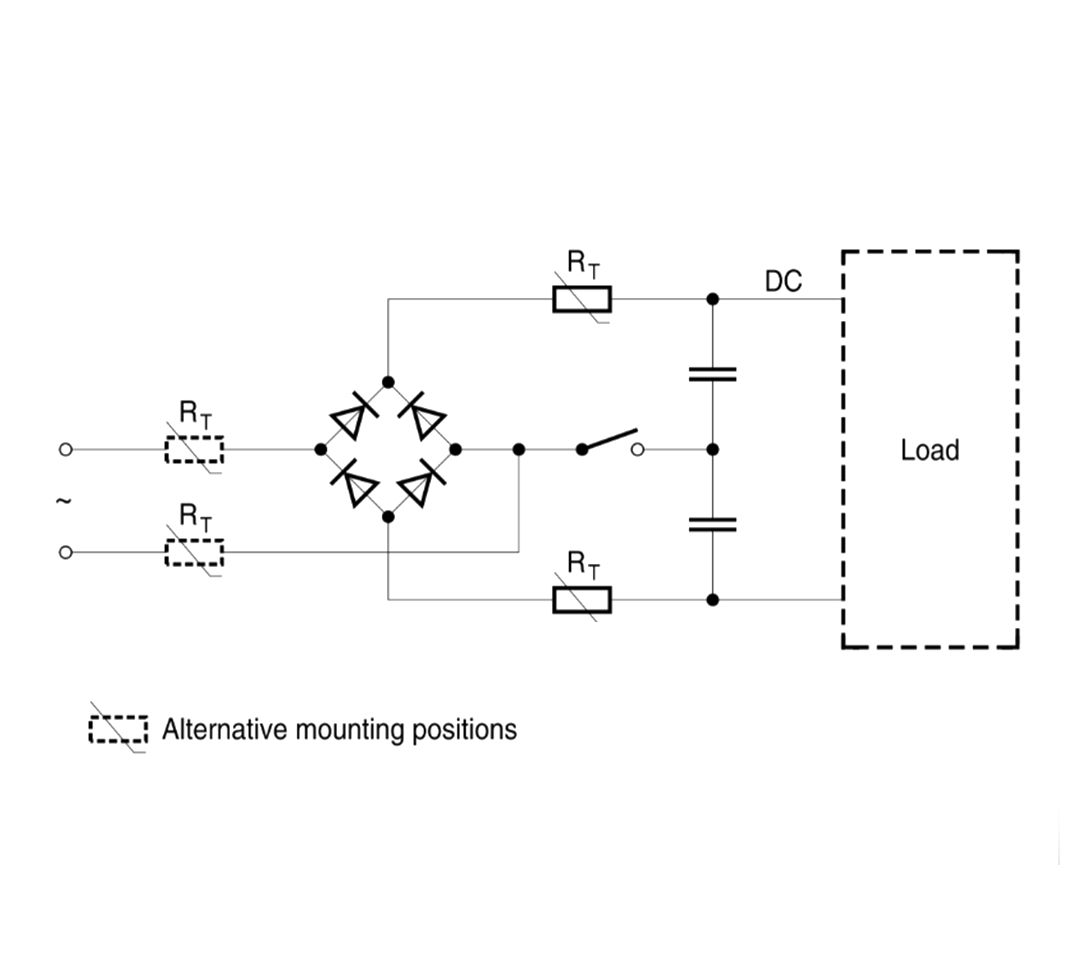

Integración de circuito típico.

NTC limitadores de corriente de entrada Se suelen colocar en serie con la carga y la entrada de potencia. Esta ubicación los hace ideales para:

• Fuentes de alimentación conmutadas.
• Motores.
• Transformadores.
• Circuitos de entrada de alta capacitancia.

⚠ Nota importante: No utilice termistores NTC en paralelo, ya que el desequilibrio de corriente puede provocar sobrecalentamiento o fallas.

Parámetros de selección de claves.

A la hora de elegir un Limitador de corriente de entrada NTCLos ingenieros deben considerar:

• Corriente máxima en estado estable: debe ser mayor que la corriente de funcionamiento del dispositivo.
• Resistencia al frío (R25): determina en qué medida se suprime la corriente de entrada.
• Clasificación máxima de energía (julios): la capacidad del limitador para absorber la energía de arranque.
• Reducción térmica: la temperatura ambiente afecta el rendimiento; ajuste las especificaciones según corresponda.
• Temperatura de autocalentamiento: algunos dispositivos pueden alcanzar hasta 250 °C; tenga en cuenta el espacio y el aislamiento.

Ejemplos de aplicación.

Los termistores NTC se utilizan ampliamente en todas las industrias:

• Iluminación: Lámparas fluorescentes, halógenas y LED.
• Electrodomésticos: Equipos de cocina con protección de arranque de motor.
• Fuentes de alimentación industriales: convertidores AC-DC, cargadores para vehículos eléctricos.
• Transformadores: Para suprimir los picos de corriente iniciales

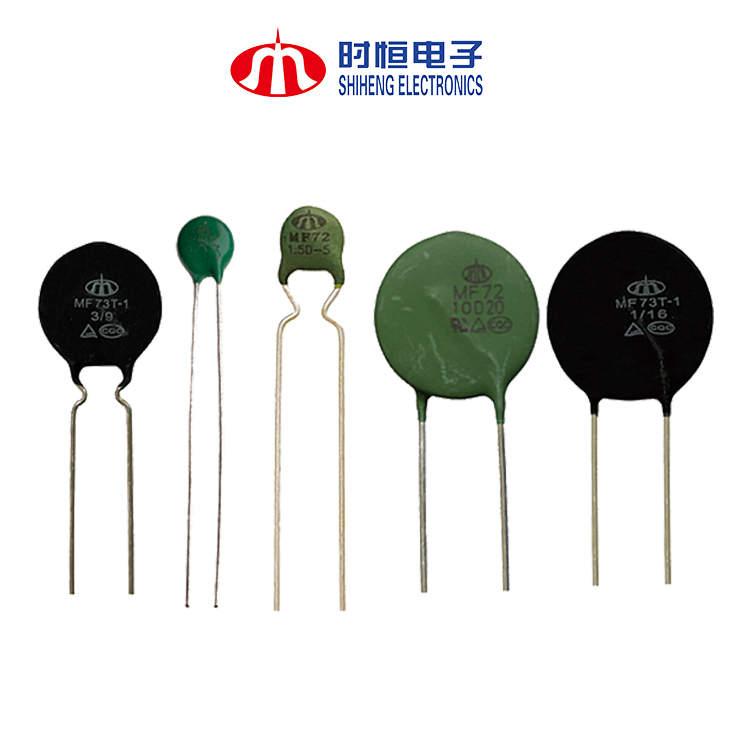

En Shiheng Electronics, ofrecemos una gama completa de limitadores de corriente de entrada NTC con potencias nominales de 1,5 W a 36 W y manejo de corriente continua de hasta 50 A CA, diseñados para una amplia gama de aplicaciones.

¿Necesita ayuda para seleccionar la pieza adecuada para su diseño? Contáctanos hoy para hojas de datos, muestras o soporte técnico.
