Al diseñar un circuito de medición de temperatura utilizando Termistores NTC, a menudo pasa desapercibido un detalle clave: sus socios esenciales: las resistencias pull-up y pull-down. Juntos, forman un divisor de voltaje que convierte el cambio de resistencia del NTC con la temperatura en una señal de voltaje medible para MCU o módulos ADC.

1.¿Por qué NTC necesita resistencias pull-up o pull-down?

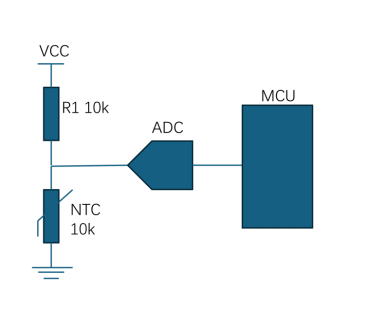

Los termistores NTC son dispositivos analógicos que solo cambian la resistencia con la temperatura. Sin embargo, los circuitos digitales solo pueden leer voltaje, no resistencia. Por lo tanto, una resistencia (ya sea pull-up o pull-down) se empareja con el NTC para crear un circuito divisor que emite un voltaje variable correspondiente a la temperatura.

La fórmula básica del divisor de voltaje es:

dónde:

V_afuera = voltaje a través de NTC (o a través de la resistencia fija, dependiendo de la configuración).

V_CC= tensión de alimentación (por ejemplo, 5 V o 3,3 V).

R_NTC = resistencia del termistor (disminuye a medida que aumenta la temperatura).

R_dominadas= resistencia pull-up o pull-down.

2.Dominadas vs. Pull-Down: Diferentes conexiones, mismo propósito.

Garantizan niveles de voltaje estables, suprimen el ruido eléctrico y protegen los circuitos integrados sensibles de sobretensiones de corriente.

3. Comprensión de la relación voltaje-temperatura-lógica.

Usando la fórmula del divisor:

• A baja temperatura:R_NTC es alto → V_afuera aumenta → MCU lee un voltaje más alto (lógica ALTA).
• A alta temperatura:R_NTC gotas → V_afuera disminuye → MCU lee un voltaje más bajo (lógica BAJA).

Esto hace que sea fácil para una MCU detectar umbrales de temperatura o medir continuamente la temperatura analógica a través de la entrada ADC.

4.Ejemplo de interruptor de temperatura utilizando comparador.

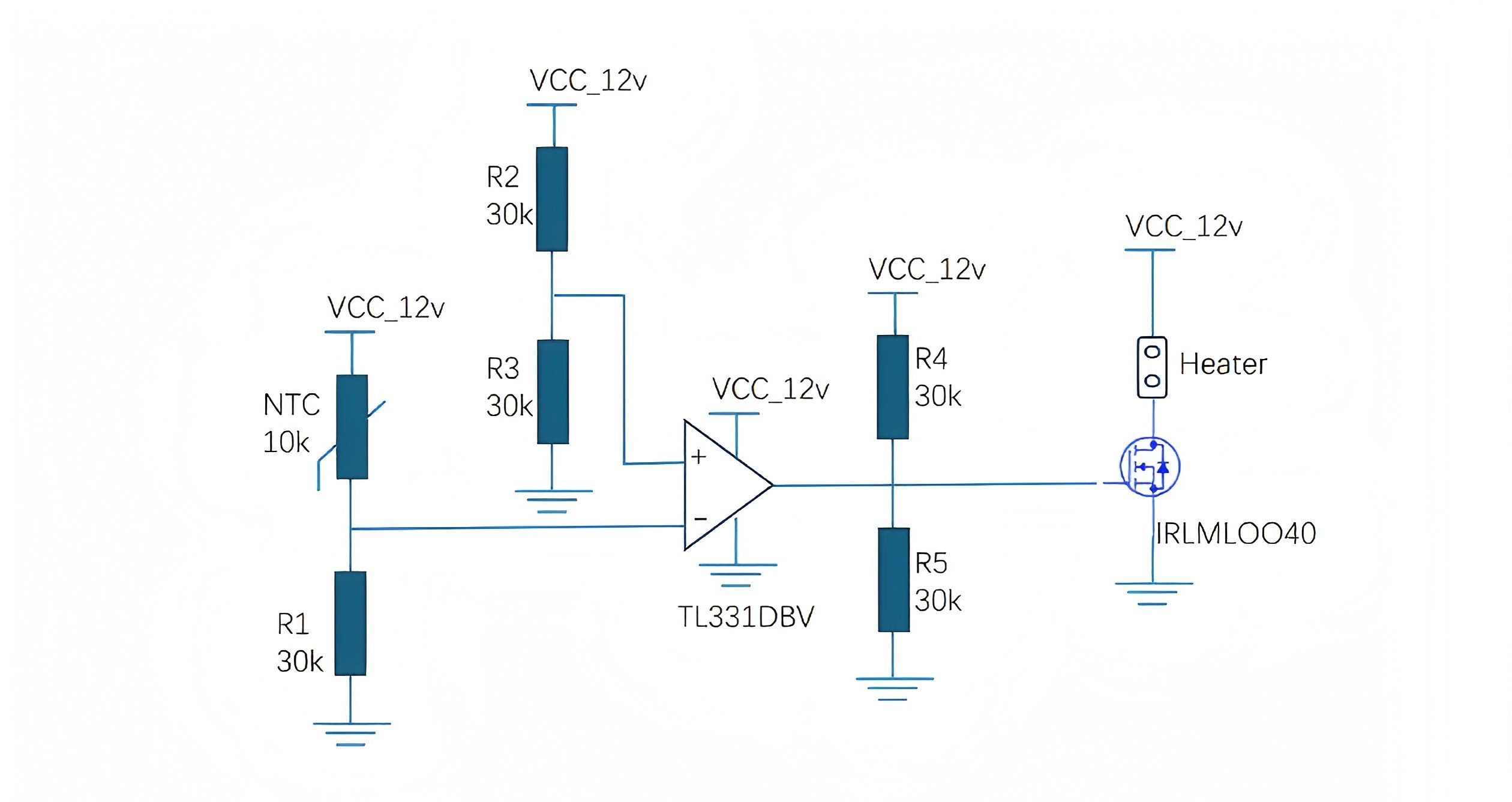

Para un control térmico simple (sin MCU), un circuito comparador puede interpretar directamente los niveles de voltaje NTC:

• Entrada “+” del comparador → tensión de referencia fija (p. ej., 2 V).
• Entrada del comparador “–” → Salida del divisor NTC.

Cuando Vout cruza el umbral de referencia:

• Baja temperatura (RNTC alto): Vout > V_árbitro → salida ALTA → “Temperatura normal”
• Alta temperatura (RNTC bajo): Vout< V_árbitro → salida BAJA → “Advertencia de sobrecalentamiento”

Ventajas: Bajo costo, respuesta rápida, no necesita MCU: ideal para protección contra sobretemperatura en fuentes de alimentación, cargadores o módulos industriales.

5.Selección de valores de resistencia adecuados.

La elección de la resistencia adecuada garantiza el equilibrio entre el consumo de energía, la sensibilidad y la inmunidad al ruido.

6.¿Por qué asociarse con Shiheng Electronics?

Con más de 20 años de experiencia en fabricación, Shiheng Electronics ofrece:

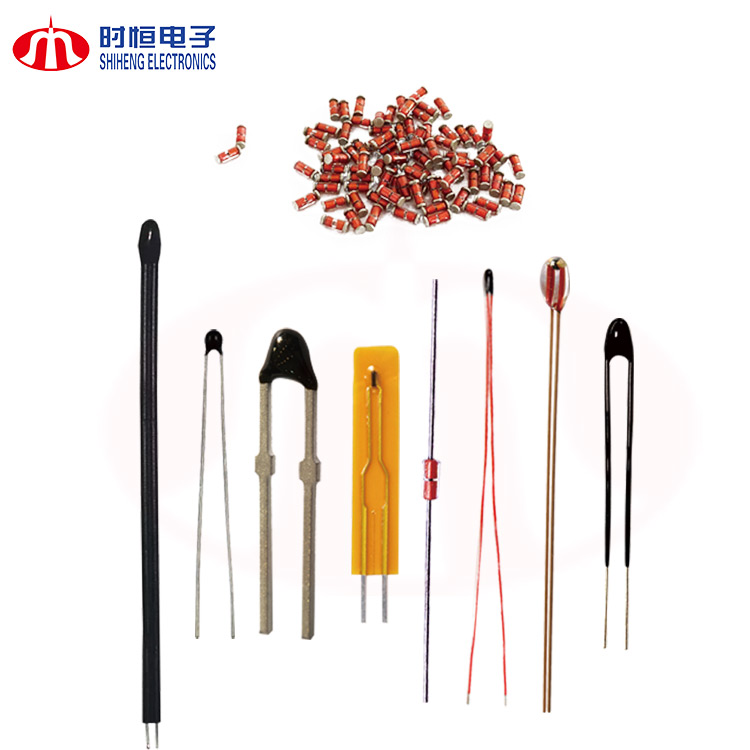

• Termistor NTC completo y sensor de temperatura línea de productos.
• Alta precisión, respuesta rápida, excelente estabilidad.
• Múltiples opciones de encapsulación para uso integrado e industrial.
• Orientación experta sobre diseño de divisores de tensión, emparejamiento de resistencias y optimización de circuitos.

Nuestro Termistores de la serie MF52 y los sensores de precisión se utilizan ampliamente en:

• Electrodomésticos inteligentes.
• Sistemas térmicos de vehículos eléctricos y baterías.
• Electrónica médica.
• Automatización industrial.

¿Está buscando diseñar un circuito de detección de temperatura confiable? Contacte con Shiheng Electronics hoy para obtener soporte de ingeniería experto y soluciones NTC personalizadas.
